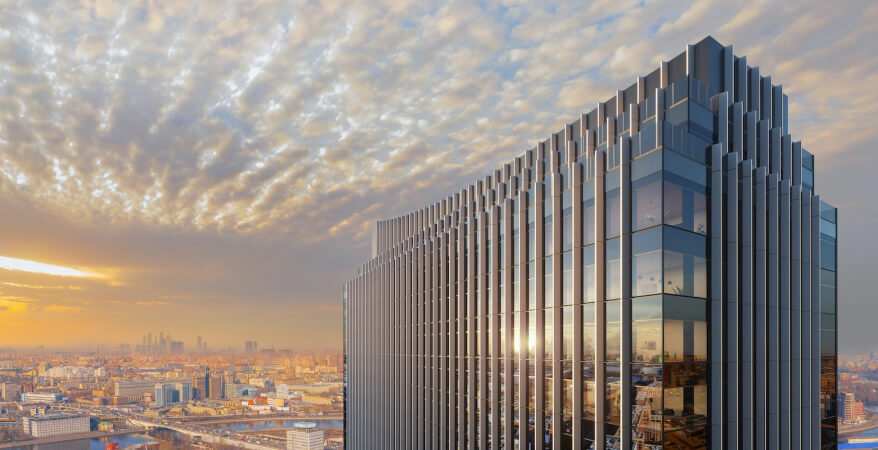

ZILART TOWER жилой комплекс премиум-класса

Основные решения по системам вентиляции

Проект вентиляции комплекса выполнен в соответствии с действующими нормативными документами, с учетом:

• деления здания на пожарные отсеки;
• функционального назначения помещений;
• режимов работы;
• характера и величины тепло-влаговыделений;
• количества людей;
• технологического задания.

Системы вентиляции проектируются для обеспечения допустимых или оптимальных параметров воздуха в зависимости от назначения помещений и с учетом требуемых воздухообменов, которые определяются расчетом. Все системы оборудуются средствами автоматического регулирования, управления и дистанционного контроля автоматизированной системы управления (АСУ) здания.

Запроектированные системы вентиляции воздуха обеспечивают расход наружного воздуха в объеме санитарных норм с параметрами воздуха, соответствующим внутренним расчетным параметрам воздуха по назначению помещений (см. таблицу внутренних параметров воздуха).

Управление локальными вытяжными системами осуществляется как с центрального диспетчерского пункта, так и от щитов, расположенных в обслуживаемых помещениях венткамер.

Для помещений комплекса предусмотрены следующие виды вентиляции:

• общеобменная вентиляция;
• противодымная вентиляция (отдельным проектом).

Подробный состав приточных и вытяжных вентустановок указан в таблице характеристик вентиляционного оборудования см. MP-1462-00-ОВ1.РП.

Магистральные воздуховоды приточно-вытяжных систем приняты в соответствии с прил. Л СП 60.13330.2013. Воздуховоды с нормируемым пределом огнестойкости предусматриваются толщиной не менее 0.8 мм.

Воздуховоды приточных и вытяжных систем при необходимости теплоизолируются материалами толщиной достаточной для предотвращения образования конденсата. Тип теплоизоляционного материала зависит от требований к огнестойкости воздуховодов, для воздуховодов без предела огнестойкости допускается применение материалов с классом горючести в соответствии с требованиями норм (СП 1.13130.2013 и пр.), а также в соответствии с требованиями СТУ.

Для воздуховодов с установленным пределом огнестойкости необходимо применять материалы класса НГ (типа «ROCKWOOL»), имеющие толщину, которая соответствует требуемому пределу огнестойкости и толщину, достаточную для предотвращения возникновения конденсата. В любом случае, диктующей должна быть толщина материала, обусловленная пределом огнестойкости.

Воздуховоды с нормируемым пределом огнестойкости (в том числе теплозащитные и огнезащитные покрытия в составе их конструкций) должны быть из негорючих материалов. При этом толщину листовой стали для воздуховодов следует принимать по расчету, но не менее 0,8 мм. Для уплотнения разъемных соединений таких конструкций (в том числе фланцевых) следует использовать негорючие материалы.

Для соблюдения санитарных норм при работе приточно-вытяжных систем вентиляции необходимо предусмотреть ряд мероприятий по снижению шума:

• на всасывание приточных систем установить пластинчатый шумоглушитель длиной 1 метр с толщиной средних пластин 100 мм и расстоянием между пластинами 100 мм;
• на нагнетание вытяжных систем установить пластинчатый шумоглушитель длиной 1 метр с толщиной средних пластин 100 мм и расстоянием между пластинами 100 мм;

Таким образом, шум от запроектированных приточно-вытяжных систем с учетом предусмотренных мероприятий не превысят допустимые уровни звукового давления, установленные СН 2.2.4/2.1.18.562-96. Акустический расчет см. Том 8.1 Перечень мероприятий по охране окружающей среды на период строительства и эксплуатации. Корректировка 2.
Все приточные установки оборудованы узлами регулирования. Калориферы первого подогрева проектируются с узлами регулирования с установкой циркуляционного насоса, обеспечивающего защиту от замерзания. В качестве регулирующего вентиля предусматривается применение автоматического комбинированного балансировочного клапана с приводом.
Все вентиляционные установки двигатели, мощность двигателей которых 1,5 кВт и более оборудованы частотными регуляторами.

В соответствии с СТУ запроектированы общие приемные устройства наружного воздуха для систем приточной противодымной вентиляции и для систем приточной общеобменной вентиляции, в том числе обслуживающие помещения категории В1 и В2, при условии установки противопожарных нормально закрытых клапанов с пределом огнестойкости не менее EI 90 на воздухозаборе противодымной вентиляции и установки противопожарных нормально открытых клапанов с пределом огнестойкости не менее EI 60 на воздуховодах приточных систем общеобменной вентиляции в местах пересечения ими ограждающих конструкций помещения для вентиляционного оборудования.

Противопожарные мероприятия для систем общеобменной вентиляции

Пожарная безопасность систем вентиляции и кондиционирования проектируется в соответствии с требованиями нормативных документов (СП 7.13130.2013), а также в соответствии с требованиями СТУ.

1.1 Вентиляция помещений хранения автомобилей

Для общеобменной вентиляции автостоянки предусматриваются системы приточно- вытяжной общеобменной вентиляции, рассчитанные на ассимиляцию газовыделений.

В соответствии с ТЗ, концентрация оксида углерода (СО) в помещении хранения принимается не более 20 мг/м3.
Для помещений хранения автомобилей принимается следующая схема воздухообмена:

• Приток подается вдоль проездов;
• Вытяжка осуществляется равномерно из всего помещения для хранения, из верхней и нижней зоны по 50%.
• Для каждого этажа пожарной секции автостоянки предусматриваются индивидуальные системы приточной и вытяжной вентиляции.

Принимаем расход вытяжного воздуха = 8750 м³/час

Максимальный расход приточного воздуха (0.95xLвыт) = 8320 м³/час

Объем приточного воздуха предусматривается на 5% менее объема удаляемого воздуха в соответствии с СТУ.
Воздуховоды вытяжных систем из помещения для хранения автомобилей объединены с системой вытяжной противодымной вентиляцией автостоянки в соответствии с п. 7.18 СП 7.13130.2013.

Для систем вытяжной вентиляции помещений для хранения автомобилей предусматривается установка резервного электродвигателя в составе установки.

Выбросы систем вентиляции из помещений для хранения автомобилей предусматриваются на кровле здания.
Данные по системам вентиляции автостоянки представлены в таблице характеристик отопительно-вентиляционного оборудования.

1.2 Вентиляция технических помещений подземной части

Проектом предусматривается механическая приточная и проточно-вытяжная вентиляция технических помещений подземной части.

Для помещений электрощитовых и СС предусматривается механическая приточная вентиляция с подогревом, из расчета на ассимиляцию теплоизбытков. Вытяжка осуществляется перетоком в автостоянку через переточную решетку и нормально открытый противопожарный клапан.

Для помещения серверной предусматривается механическая приточная вентиляция с подогревом, обеспечивая 2-х кратный воздухообмен.

Для помещений ГРЩ, РУ и Т. П. предусматривается механическая приточно-вытяжная вентиляция без подогрева с частичной или полной рециркуляцией, из расчета на ассимиляцию теплоизбытков.

Приточные и вытяжные установки располагаются в венткамерах подземной части.

Приточные установки обслуживающие помещения электрощитовых и помещения СС предусмотрены с резервом согласно п. 7.2.9 СП 60.13330.2012.

1.3 Вентиляция встроенных помещений

Для каждого арендатора предусматриваются индивидуальные системы вентиляции. Для арендаторов, в вытяжном воздухе которых отсутствуют вредные вещества и запахи, допускается выброс воздуха на фасад здания. Для арендаторов, у которых в вытяжном воздухе присутствуют вредные вещества и запахи, выброс воздуха осуществляется на кровлю здания.

Все установки проектируются с водяными или электрическими нагревателями первого подогрева. Увлажнение воздуха не предусматривается. Охлаждение воздуха предусматривается для помещений торговых залов и администрации. Теплообменники холодоснабжения приточных установок запитаны от холодильного центра, расположенного в технических помещениях Лота 10, водой с параметрами 7-12С. Системы общеобменной вентиляции для встроенных помещений без естественного проветривания и с постоянным пребыванием людей предусмотрены с резервным двигателем. Установка оборудования общеобменной вентиляции предусматривается силами арендаторов.

1.3.1 Вентиляция торговых помещений

Вентиляция торговых помещений проектируется механической приточно-вытяжной, с отдельными системами для каждого арендатора.

Воздухообмен рассчитывается по санитарной норме наружного воздуха в соответствии с п.2.2.

Вытяжные установки обслуживающие помещения без выделения вредных веществ и запахов располагаются в объеме помещений каждого арендатора.

Вытяжные установки обслуживающие помещения кладовых, ПУИ, сан. узлов и технических помещений располагаются в венткамере на 40-м этаже или на кровле.

Выброс воздуха из помещений без выделения вредных веществ и запаха предусматривается на фасад здания.

Приточные установки предусматриваются с подогревом и охлаждением.

1.3.2 Вентиляция технических помещений

Для технических помещений встроенной части предусматривается механическая вытяжная вентиляция.
Вытяжные вентиляторы расположены на кровле.

Вытяжная вентиляция из лифтового холла, предназначенного для выноса мусора, предусматривается в объеме 10-кратного воздухообмена. Приток естественный через дверной проем.

Для помещений загрузки предусматривается вытяжная вентиляция с механическим побуждением. Приток естественный через открываемые ворота.

Над въездыми воротами предусматривается воздушная завеса без подогрева воздуха. Над дверью из помещения загрузки в коридор предусматривается установки воздушно- тепловой завесы обеспечивающей отсекание врывания холодного воздуха из помещения загрузки и поддержания требуемой температуры в помещении загрузки.

Для помещений СС и электрощитовых предусматривается механическая вытяжная вентиляция из расчета на ассимиляцию теплоизбытков. Приток осуществляется перетоком из коридора через нормально открытый противопожарный клапан.

1.4 Вентиляция жилой части

1.4.1 Вентиляция жилых помещений

Вентиляция жилой части предусматривается следующим образом:

• Приток естественный, через клапана КИВ (клапана инфильтрации воздуха) предусматривается в жилые комнаты и кухни-гостиные;
• Вытяжная вентиляция механическая с устройством на каждом ответвлении клапана постоянного расхода воздуха. Поэтажные воздуховоды в целях предотвращения проникновения в помещения продуктов горения во время пожара присоединяются к магистральным стоякам через воздушные затворы. Длина вертикального участка воздушного затвора принята не менее 2-х метров.

Системы вытяжной и приточной вентиляции проектируются раздельными для каждого пожарного отсека жилой части.
На ответвлениях от магистральных воздуховодов общеобменных систем предусматриваются регуляторы расхода воздуха.
Для упрощения балансировки систем вентиляции к одному вертикальному стояку присоединяется не более 12 обслуживаемых помещений.

Для последнего этажа здания предусматриваются отдельные системы. Вытяжные установки жилой части устанавливаются на кровле здания.

1.4.2 Вентиляция помещений МОП

Для помещений вестибюлей, консьержа и технических помещений предусмотрена приточно-вытяжная вентиляция с механическим побуждением.

Для помещений с/у, колясочных и ПУИ предусматривается механическая вытяжная вентиляция.

Приточные установки располагаются в венткамере подземной части. Вытяжные установки располагаются в венткамере на 40-м этаже или на кровле.

Для новой венткамеры на 2-м этаже предусматривается автономная приточно-вытяжная вентиляция с механическим побуждением расположеной в объеме венткамеры. Выброс и забор предусматривается на фасад здания.

Энергосберегающие мероприятия

В качестве мероприятий по увеличению энергоэффективности электроустановки проектируемого комплекса концепцией предусматривается единая система диспетчеризации и управления инженерными системами проектируемого комплекса. Данная система должна собирать информацию о потреблении энергоресурсов (электричество, вода, тепло, газ…), отображать данную информацию на ПК в реальном времени, генерировать периодические отчеты, своевременно оповещающая об аварийных ситуациях и предотвращающая выход из строя электрооборудования. При этом обеспечивать полный мониторинг и контроль энергопотребления.

Предусматривается:

• использование современного высокоэффективного оборудования (чиллеры, вентиляторы, насосы, светильники и т. д.;
• использование компенсации реактивной мощности с фильтрацией гармонической составляющей;
• использование преобразователей частоты, устройств плавного пуска для управления электродвигателями, равномерное распределение однофазных нагрузок по фазам;
• использование источников света с повышенной светоотдачей.
• применение проводниковой продукции с большей пропускной способностью;
• обеспечение качества электроэнергии и уровней напряжения у потребителей, соответствующее требованиям ГОСТ Р 32144–2013.

Для экономии тепловой энергии предусматриваются следующие мероприятия:

• все наружные ограждения (стены, покрытия, окна) выполнены с учетом условий энергосбережения в соответствии со СНиП 23-02-2003, конструкции ограждений приведены в архитектурно-строительном разделе проекта;
• для всех систем, потребляющих тепло (теплоснабжения систем вентиляции, отопления) в ИТП и локально в помещениях предусматривается автоматика, сокращающая подачу тепла в зависимости от температуры наружного воздуха и теплопоступлений здания;
• каждый отопительный прибор (кроме техпомещений и лестничных клеток) оснащается термостатической головкой или выносным термостатом для количественного регулирования параметров теплоносителя и позволяющей экономить тепло систем отопления, утилизируя теплопоступления от других внутренних источников (электроосвещение, оргтехника, люди и др.);
• включение систем воздушно-тепловых завес подземной автостоянки осуществляется автоматически по показаниям датчиков температуры, а также сблокировано с открытием-закрытием ворот;
• тепловая изоляция трубопроводов и оборудования соответствует СП 61.13330.2012 (СНиП 41-03-2003);
• электродвигатели мощностью 1,5 кВт и более насосного и вентиляционного оборудования снабжены частотными регуляторами.

В целях экономии расходования воды предусматривается:

• снижение избыточного напора регуляторами давления;
• автоматическое поддержание расчетного давления насосами с частотным регулированием электродвигателей;
• установка приборов учета воды.

Перечень мероприятий по обеспечению соблюдения установленных требований энергетической эффективности перечнем требований энергетической эффективности, которым здание должно соответствовать при вводе в эксплуатацию и в процессе эксплуатации.

При вводе в эксплуатацию здания и в процессе эксплуатации должны соблюдаться следующие требования:

• приведенное сопротивление теплопередаче ограждающих конструкций должно быть не менее значений, указанных в п. 3.1.1 — 3.1.5;
• характеристики строительных материалов должны быть аналогичными или лучше по показателям характеристик, указанных в п. 3.1.1 — 3.1.5;
• узлы учета энергоресурсов (вода, тепловая и электрическая энергия) должны соответствовать требованиям энергоснабжающих организаций.
• срок, в течение которого выполнение таких требований должно быть обеспечено застройщиком, должен составлять не менее чем пять лет с момента ввода в эксплуатацию здания, строения, сооружения.
• требования энергетической эффективности зданий, строений, сооружений подлежат пересмотру не реже чем один раз в пять лет в целях повышения энергетической эффективности зданий, строений, сооружений.

ЗАКЛЮЧЕНИЕ

Ограждающие конструкции здания соответствуют требованиям СП50.13330.2012.

При назначении класса энергосбережения следует учитывать требования п.10.5 СП50.13330.2012, а именно:

• устройство индивидуальных тепловых пунктов, снижающих затраты энергии на циркуляцию в системах горячего водоснабжения и оснащенных автоматизированными системами управления и учета потребления энергоресурсов, горячей и холодной воды;
• применение энергосберегающих систем освещения общедомовых помещений, оснащенных датчиками движения и освещенности;
• применение устройств компенсации реактивной мощности двигателей лифтового хозяйства, насосного и вентиляционного оборудования.

Величина отклонения расчетного (фактического) значения удельной характеристики расхода тепловой энергии на отопление и вентиляцию здания от нормируемого составит:
Δ = (0,173 — 0,29)*100/0,29 = -40,3%

Учитывая отсутствие датчиков движения и освещенности и руководствуясь Приказом Федерального агентства по техническому регулированию и метрологии № 365 от 30.03.2015 зданию на добровольной основе может быть присвоен более низкий класс энергосбережения С «Нормальный».
