АО «Государственный специализированный проектный институт», Новосибирский филиал | Онкологический амбулаторно-диагностический центр

Онкологический амбулаторно-диагностический центр предназначен для оказания медицинской помощи пациентам со злокачественными новообразованиями, некоторыми системными поражениями, а также рядом неопухолевых заболеваний. Заказчиком выступает АО «Медицина» (клиника академика Ройтберга) — один из ведущих медицинских центров России. Задача обеспечения высоких стандартов оказания медицинской помощи обеспечиваются с использованием современного высокотехнологичного медицинского оборудования.

В центре предусмотрены отделение радионуклидной терапии, отделение лучевой терапии с подразделением КТ-топометрии, отделение радионуклидной и лучевой диагностики и другие структурные подразделения.

АО «ГСПИ» является генеральным проектировщиком объекта и выполнило полный цикл проектных работ — от разработки архитектурно-градостроительного облика здания и дизайн-проекта интерьеров до рабочей документации для осуществления строительства. Проектная документация по объекту получила положительное заключение ФАУ «Главгосэкспертиза России» в сентябре 2019 года. В настоящее время строительство Онкологического центра завершено.

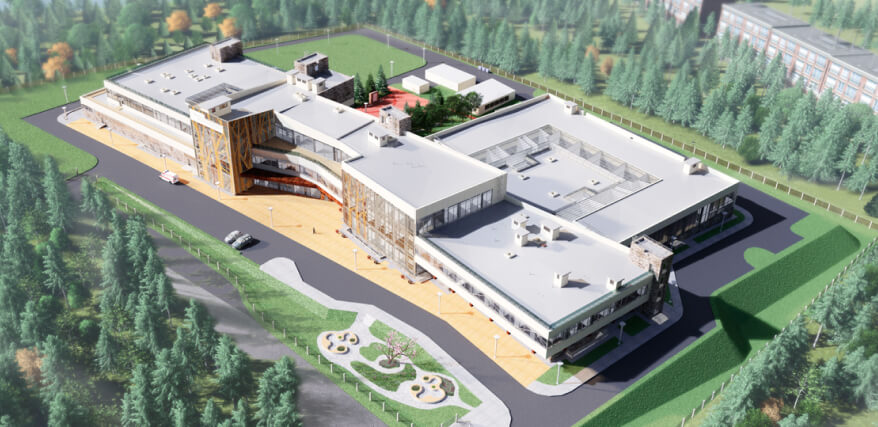

Архитектурная концепция здания, разработанная с учетом задачи встраивания в существующую ландшафтную среду, одновременно представляет уникальный выразительный образ. Сложная многообъемная структура внешнего облика отражает внутреннее устройство здания, как конгломерата блоков различной функциональной направленности. Дизайн-решения интерьеров здания служат созданию максимально комфортной не-больничной среды для посетителей и пациентов клиники. Одной из особенностей проекта является проникновение окружения во внутреннее пространство здания и использование нерегулярных форм и мотивов в оформлении фасадов. Большие площади остекления, зенитные фонари, выходы на эксплуатируемую кровлю стирают границы между пространствами, декоративные элементы-«деревья» повторяют линии окружающего леса, создают игру света и тени. За счет этих приемов возникает своеобразный диалог с природным парком.

Проектная организация АО «ГСПИ», г. Новосибирск

Руководитель: Заместитель генерального директора — директор филиала Каргаполова Татьяна Владимировна

Главный инженер проекта: Тен Аркадий Валентинович

Авторы концепции: Ройтберг Григорий Ефимович, президент АО «Медицина»; Дорожкина Марина Александровна, АО «ГСПИ».

Авторский коллектив (АО «ГСПИ», г. Новосибирск): Носов Сергей Юрьевич, Тен Оксана Михайловна, Гребенщиков Дмитрий Александрович, Сутырина Юлия Сергеевна.

Сертификация LEED: Компания HPBS (ООО «ЭйчПиБиСолюшн») Генеральный директор Илья Завалеев.

Описание принятых решений и использованных инноваций в области зеленого строительства

Объект способствует достижению целей социального и экологического компонентов устойчивого развития, в том числе:

• Обеспечение здорового образа жизни и содействие благополучию для всех в любом возрасте;

• Обеспечение наличия и рационального использования водных ресурсов и санитарии для всех;

• Обеспечение всеобщего доступа к недорогим, надежным, устойчивым и современным источникам энергии;

• Создание стойкой инфраструктуры, содействие всеохватной и устойчивой индустриализации и инновациям;

• Обеспечение открытости, безопасности, жизнестойкости и экологической устойчивости городов и населенных пунктов;

• Обеспечение перехода к рациональным моделям потребления и производства;

• Принятие срочных мер по борьбе с изменением климата и его последствиями;

• Защита и восстановление экосистем суши и содействие их рациональному использованию, рациональное лесопользование, борьба с опустыниванием, прекращение и обращение вспять процесса деградации земель и прекращение процесса утраты биоразнообразия;

• Содействие построению миролюбивого и открытого общества в интересах устойчивого развития, обеспечение доступа к правосудию для всех и создание эффективных, подотчетных и основанных на широком участии учреждений на всех уровнях;

• Укрепление средств осуществления и активизация работы в рамках Глобального партнерства в интересах устойчивого развития;

Для соответствия стандартам LEED в проектируемом здании онкоцентра предусмотрены:

1. По участку строительства

Минимум 30% участка будет восстановлено до естественных условий местности. Для отсыпки и обустройства ландшафта используется повторно местный грунт. Компенсация вырубки зеленых насаждений, высадкой районированных растений.

Организация системы полива с использованием собранной и очищенной дождевой воды, очистные сооружения ливневых стоков

Водопроницаемые покрытия пешеходных тротуаров и парковок (если допускается по нормам). Организация места раздельного сбора и временного хранения отходов.

Использованы светлые тона материалов покрытий: с индексом уровня отражения солнца (SRI) минимум 32. Обеспеченность минимальным требуемым количество парковок, без превышения местных нормативов.

Приоритетное расположение вблизи главного входа парковочных мест для инвалидов, эко-автомобилей, Carpool (для автомобилей с попутчиками). Оснащение парковок для эко-автомобилей зарядными станциями. Навесы над парковочными местами конструкциями от солнечных панелей (электрогенерация солнечной энергии)

2. Основные решения по ограждающим конструкциям

Обеспечение непрерывной воздухонепроницаемости фасада через герметизацию, уплотнение, чтобы минимизировать утечку воздуха. Коэффициент теплопритока от солнечной радиации не более 0.45. Использование низкоэмиссионого (атермального) покрытия стекол.

Тамбуры, тепловые завесы, револьверные двери — мероприятия по тепловой защите входов. Грязезащита входов, износостойкая внутренняя отделка

Звуковая защита — обеспечение шумозащиты от внушних и внутренних источников шума, конфиденциальности речи, звукового комфорта Визуальный комфорт для палат пациентов обеспечить прямую видимость на улицу путем остекления 75% площади всех помещений. Гибкость планировочных решений (там, где возможно с учетом технологии медицинских процессов)

3. В части электроснабжения и электроосвещения

Размещение солнечной электростанции (СЭС) установленной мощностью 100 кВт над парковками автомобилей. Прямой ввод тока от СЭС во внутреннюю электрическую сеть с помощью инверторов и центрального распределительного щита, обеспечивающего одновременное питание от внешней и внутренней сети. Потери напряжения в распределительной сети не более 3% от проектной нагрузки. Оборудование автоматическим средством управления минимум 50% всех розеток. В здании установить счетчики электроэнергии и тепловой энергии.

Индивидуальное управление освещением для 90% позиций пациента

+ управление затенением (шторами) с кровати. 3 позиции света (выкл, 30-70%, вкл.). В аудиториях, переговорных комнатах и конференц залах

3 позиции света, разделены зоны освещенности у экрана и в аудитории. Системы освещения оборудованы датчиками движения, датчиками освещенности и регулируется автоматически.

Мероприятия по сокращению светового загрязнения: на границе участка вертикальная освещенность не превышает 2 люкс, внешние указатели имеют яркость более 200 кандел на м2 ночью и 2000 кандел на м2 в дневное время.

— Потребление энергии в год: 5 344 286 КВт*ч

— Сокращение расходов на 19.8%

— Солнечная электростанция мощностью 83 кВт — генерация в год 91,599 кВт*ч

4. В части водоснабжения и водоотведения

Устанавливаемые приборы водосберегающие на 20% меньшего количества воды от общего значения, относительно базового расчтета, который выполнен с учетом требований EPA 1992.

5. В части холодоснабжения и регулирования микроклимата

Предусмотрен отвод и повторное использование избыточных теплопритоков с Центра обработки данных, также технологического оборудования. Исключение применения озоноразрушающих веществ в противопожарных системах, например хлорфторуглероды (CFC) или галоны.
