Компания «Метрополис» более 10 лет использует технологию информационного моделирования при создании сложных и уникальных проектов. В 2016 году было принято решения о выборе программного комплекса Autodesk Revit в качестве основной платформы проектирования. В 2020 году компания «Метрополис» получила статус BIM-лидера России по версии компании Autodesk. В 2021 и 2022 году компания успешно подтвердила свой статус.

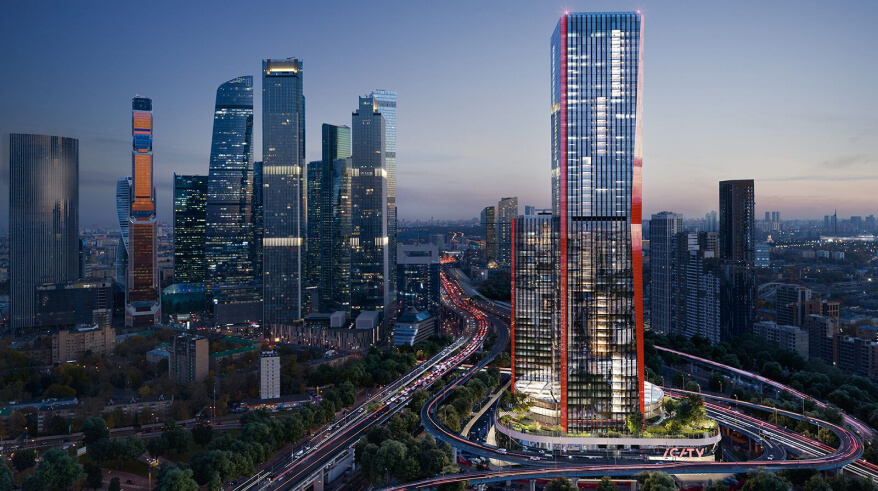

Выбор технологии информационного моделирования как инструмента для выполнения проекта Общественно-делового центра с паркингом по адресу: г. Москва, Шмитовский проезд, вл. 37 был продиктован не только требованиями заказчика,
но и соответствовал внутренним стандартом компании «Метрополис», которые позволяют повысить качество проектирования, используя технологию BIM.
Заказчиком было представлено Задание на разработку цифровых информационных Моделей ВИС на стадии Проектной документации «Информационные требования Заказчика (EIR)», на основании которого был сформирован «План реализации проекта с использованием технологии информационного моделирования (BEP)». Этот документ определил цели и задачи использования информационного моделирования на проекте, а также требования заказчика к этапу работ.
Требования Заказчика, а также внутренний стандарт компании, позволили создать проект высокого качества и детализации. Уровень детализации элементов моделей проекта на стадии проектной документации достигает LOD 300 (согласно документу «Стандарт информационного проектирования АО «МР Групп»).
Совместная работа над проектом была организована с использованием технологии Revit Server, которая позволила организовать общий доступ к проекту сотрудникам компании, находящимся в разных городах.
Технология работы на платформе Revit, согласно внутреннему стандарту компании «Метрополис», была реализована с применением автоматизации различных задач, таких как пакетная печать, выдача и получение заданий на отверстия, создание изометрических схем инженерных сетей, различные инструменты по фильтрации элементов и оформлению документации.
В проекте использовано 3 программных комплекса:
- Revit
- STAR C++
- EPLAN
Информация между ними передавалась при помощи межплатформенного формата данных IFC. Данный формат данных поддерживает концепцию технологии Open BIM, которая позволяет объединить данные, созданные в различных программных комплексах в согласованную модель.
В проекте была использована технология CFD-моделирования, позволяющая моделировать процесс распространения тепла и воздушных потоков в здании. В проекте iCity инженеры нашей компании, используя программный комплекс STAR C++, выполнили расчет микроклимата в зоне атриума.
В течение работы над проектом регулярно выполнялся контроль качества BIM-модели, позволяющий определить коллизии между элементами проекта. Для решения этой задачи был выбран программный комплекс Navisworks Manage, позволяющий настраивать проверки на коллизии по заданным параметрам. Внутренние правила проектирования и регулярные проверки на пересечения позволили получить скоординированную модель технически сложного объекта.
Объем данных по проекту — 2,7 Гб.
Количество моделей внутренних инженерных сетей — 21.
В качестве среды общих данных для взаимодействия заказчика, компании «Метрополис» и подрядных организаций был использован облачный сервис BIM 360. Этот сервис позволил организовать хранение всей проектной документации в едином пространстве с разными настройками доступа для каждого участника проекта.
Уровень квалификации сотрудников нашей компании, опыт выполнения BIM-проектов, а также организации работ по BIM-проектированию позволили создать высококачественный проект, который отвечает требованиям заказчика.
