Уплотнитель Гидрокорд™ «Сейсмо» для герметизации проходок трубных коммуникаций при значительных перемещениях коммуникаций в различных направлениях относительно оси коммуникации

Данное устройство предназначено для уплотнения проходов коммуникаций (труб, кабелей) через различные отверстия, выполненные в различных строительных конструкциях зданий и сооружений (стены, перегородки, перекрытия, покрытия, несущие и ограждающие конструкции сооружений) с целью защиты от проникновения воды и влаги, а также для предотвращения миграции газов сквозь ограждающую конструкцию.

Обладая промежуточной мембраной особой формы, такое устройство позволяет трубе (коммуникации) перемещаться относительно стены (ограждающей конструкции), причем в различных направлениях, а величину перемещений можно задавать под определенные задачи, например, при прогнозируемой осадке зданий (величина поперечного смещения трубы), или температурные перемещения (величина продольного смещения трубы), а также их сочетания.

Такая конструкция позволяет применять это решение в проектах с повышенной сейсмической активностью, с большой прогнозируемой осадкой здания, в условиях просадочных грунтов, применения насосного оборудования рядом с узлом проходки, которое дает сильную вибрацию, либо в иных других случаях, где необходима подвижность данного узла.

В целом, применение уплотнителя Гидрокорд™ «Сейсмо» дает следующие преимущества:

1. Сокращение сроков строительства, за счет быстроты монтажа и независимости системы от температуры применения, как например для герметиков, т.е. можно применять в зимних условиях;
2. Повышение качества строительства в сфере наружных и внутренних сетей;
3. Повышение безопасности и защиты от протечек для особо значимых проектов;
4. Экономический эффект достигается на стадии эксплуатации, за счет увеличения надежности узла. Пропадает необходимость в осуществлении текущего ремонта, лишь инспекционный контроль на стадии эксплуатации;
5. Имеет паспорт качества с указанием параметра выдерживаемого давления воды в МПа/Бар;
6. Инструментальный контроль качества — момент затяжки контролируется при помощи динамометрического ключа;
7. Возможность проектировать устройство под необходимые перемещения;
8. Позволяет трубе передвигаться в различных направлениях относительно стены (ограждающей конструкции), например, при осадке зданий в поперечном направлении, а при температурных перемещениях трубы в продольном направлении, а также на изгиб при сдвиге трубы, например, при обратной засыпке;
9. Соответствует СП 14.13330.2018 «Строительство в сейсмических районах»;
10. Не является жесткой заделкой трубы.

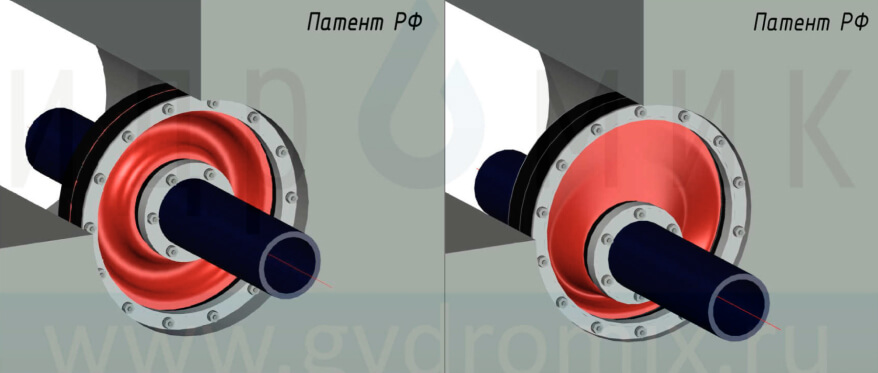

Конструктивно, уплотнитель Гидрокорд™ «Сейсмо» состоит из парных сжимающих пластин из нержавеющей стали, которые сжимают резиновый сердечник. Он, в свою очередь, уплотняет примыкание к трубе и отверстию. А промежуточная мембрана, которая соединена с резиновым сердечником, воспринимает перемещения трубы относительно стены или иной другой ограждающей конструкции. Причем, особая форма мембраны позволяет двигаться трубе и в поперечном и в продольном направлениях.

На данный момент не так много известных технологий герметизации трубных проходок в условиях сейсмики, и большинство проектов выполняются с использованием сальников по сериям, которые известны с советских времен. Также, стоит отметить, что, углубляясь в современную нормативную документацию по строительству в сейсмических районах и строительству сетей наружных и внутренних можно выявить некие пробелы и противоречия в узкой сфере трубных проходок. Так как за неимением альтернатив, СП ссылаются и рекомендуют применять для этих целей сальники набивного или нажимного типа, при этом необходимо соблюдать зазоры между трубой и отверстием 0,2м и это пространство должно быть заполнено эластичным герметизирующим материалом и «жесткая заделка труб не допускается», хотя, если изучить конструкцию сальника, то видно, что они сконструированы таким образом, что зазоры между трубой и отверстием не превышают как правило 30мм и специальные ребра жесткости мешают трубе передвигаться, что создает жесткую заделку, а применяя сальники бОльшего диаметра, например ДУ 500 для труб 100мм, пространство не заполнить стандартными методами и здесь возникает вопрос о надежности традиционных методов. Для решения данного вопроса и был разработан уплотнитель Гидрокорд™ УКП «Сейсмо».

Но время не стоит на месте, строительство шагнуло вперед и данные решения уже не всегда закрывают те потребности, которые необходимы, а именно: понятный показатель водонепроницаемости, качество компонентов, долговечность решения и инструментально измеримый контроль качества.

Строить стали гораздо масштабнее, освоение подземного пространства стало как никогда актуально в больших городах, а также, на территориях с повышенной сейсмической активностью (Байкал, Амур, Дальний восток, Кавказ) стали развивать промышленное строительство. И для современного строительства необходимы новые решения и применение кольцевых уплотнителей типа Гидрокорд™ УКП соответствует данным запросам, а подвижный уплотнитель Гидрокорд™ УКП Сейсмо будет отличной альтернативой сальникам и другим решениям.
