Разработка комплектов чертежей КМ в составе проектной и рабочей документации на строительство объекта: «Торгово-развлекательный центр по проспекту Космонавтов, 108 в г.Екатеринбурге», более известный как ТРЦ VEER Mall.

Общий вес металлоконструкций составил 20 000 тн. 39 комплектов рабочей документации раздела КМ. Параллельно подразделение ООО «КБ «Техно-Парк» выполнило комплект конструкторской документации КМД с разработкой 3D модели в программном комплексе Tekla Structures. Изготовление осуществлялось на трех заводах металлоконструкций. Работы велись с декабря 2017 по 2021 год.

Характеристика здания и конструктивные решения:

Размеры блока 1, расположенного в осях 1-13/А-Т, 49.1-52/А3-Е3, в плане составляют 146,2×91,0м. По осям 13 и 52 блок примыкает к блоку 2 (комплект КР2).

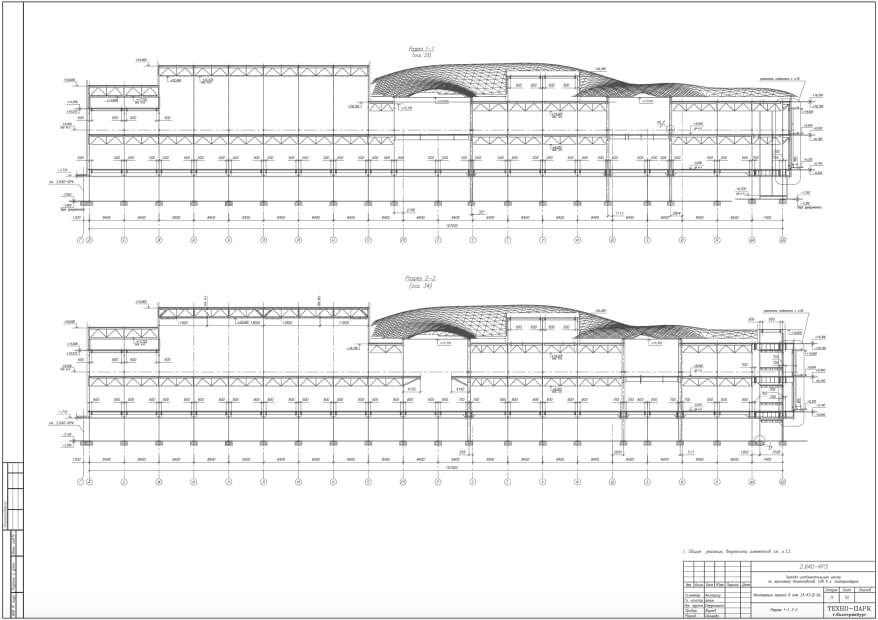

Конструктивная схема в осях 1-13/А-Т, 49.1-52/А3-Е3 — каркасная, металлический рамный каркас сложного очертания образован несущими рамами, установленными в двух направлениях.

Размеры блока 2, расположенного в осях 14-32/А-ББ, 53-55.1/А3-Е3, 55.1-61/А4-Д4, в плане 148,0×190,0. По оси 14 блок примыкает к блоку 1 (комплект КР1), а по оси 32 блок примыкает к блоку 3 (комплект КР3), а по оси Д 27-32 — к рампе (комплект КР4).

Конструктивная схема в осях 14-32/А-ББ, 53-55.1/А3-Е3, 55.1-61/А4-Д4 — каркасная, металлический рамный каркас сложного очертания образован несущими рамами, установленными в двух направлениях.

Размеры блока 3, расположенного в осях 33-45/Д-ББ, в плане составляют 140,8×167,0. По оси 33 блок примыкает к блоку 2 (комплект КР2), а по оси Д — к рампе (комплект КР4).

Размеры блока 4, расположенного в осях 26-45/А-Г, в плане составляют 176,05×28,72. По оси 26 и по оси Г в осях 26-32 рампа примыкает к блоку 2 (комплект КР2), а по оси Г в осях 33-45 — к блоку 3 (комплект КР3).

Основной шаг колонн рам в направлении буквенных осей — 8,4 м, по цифровым осям — 17,6 м. Колонны рам ориентированы в направлении буквенных осей.

Сложное очертание определено внутренними пешеходными галереями сложной формы, разбивающими общий объём центра на торговые зоны, с выполнением в перекрытии на отм. +8,400 проёмов над галереей для организации освещения первого этажа, а в уровне покрытия — светопрозрачной кровли.

Рамы скомпонованы из колонн двутаврового сварного сечения, а также круглого сече-ния, ригелей сварного двутаврового сечения и решетчатых ригелей (ферм). Узлы опирания колонн на фундаменты — жёсткие; ригелей на колонны — жёсткие.

Ригели перекрытия над парковкой на отм. 0,000 выполнены сплошностенчатыми, двутавровыми, сварными.

Ригели перекрытия на отм. +8,400 и покрытия над торговыми зонами (вне пешеходных галерей) для возможности размещения коммуникаций выполнены решётчатыми с поясами из прокатных двутавров, решёткой из прокатных и сварных двутавров и ХГСП.

Перекрытия в зоне пешеходных галерей выполнены по системе главных и второсте-пенных балок сварного двутаврового сечения, опирание балок на колонны и ригели — шарнирное;

Перекрытия на отм. 0,000, +8,400, а также покрытие над торговыми зонами на отм. +16,500 в осях 1-13/А-Т, 49.1-52/А3-Е3 выполнены в виде железобетонных монолитных плит по несъёмной опалубке из профилированного настила, опирающейся на балки перекрытий и покрытия и ригели второстепенных рам (см. узел А, л.8). Опирание балок перекрытий и по-крытия на ригели — шарнирное.

Покрытие помещений венткамер, а также покрытия выходов на кровлю лестничных клеток выполнено по несущему профлисту, опирающемуся на прогоны кровли; узлы опирания прогонов кровли на фермы и ригели — шарнирные.

Светопрозрачное покрытие над пешеходными галереями выполнено ООО «Несущие системы», г. Новосибирск, с опиранием на несущие конструкции каркаса, расположенные по контуру галерей.

Для опирания светопрозрачных конструкций по периметру проемов предусмотрены контурные ригели и балки сложного сечения, обеспечивающие передачу вертикальных и горизонтальных усилий на основной каркас. Для снижения величины распора, передаваемого на конструкции каркаса, выполнены затяжки из ХГСП, установленные с шагом, продиктованным архитектурными решениями. Для организации совместной работы отдельных участков покрытия, отделенных друг от друга участками светопрозрачного покрытия, запроектированы плоские связевые фермы-затяжки, установленные в осях Н-Р/50-51, Е-К/7-9.

Несущие конструкции козырька над главным входом в осях Ж1.3-Е3/В3.2-49.2 представляют собой блок, состоящий из 3 колонн трубчатого сечения, объединенных между со-бой двумя стропильными фермами с параллельными поясами из гнутосварных профилей. Общая устойчивость данного блока обеспечена за счет жесткого диска, образованного каркасом светопрозрачных конструкций с раскреплением горизонтальными связями к основному каркасу в уровне верхних поясов ферм.

Кровля здания — плоская, малоуклонная, с внутренним водостоком.

Для размещения венткамер, инженерных систем и оборудования на покрытии в зоне, расположенной между светопрозрачными конструкциями, предусмотрена надстройка сложной формы в плане, выполненная по той же конструктивной схеме, что и основной каркас. Колонны основного каркаса подняты до отм. +22,380, покрытие выполнено по ригелям из сварных двутавров, установленных в двух направлениях.

Конструкции каркаса: колонны, ригели, связи, распорки, фермы и балки — сварные и прокатные из стали С255-4, С345-5, C355-5 по ГОСТ 27772- 2017.

Общая устойчивость сооружения:

• общая устойчивость и геометрическая неизменяемость в направлении как цифровых, так и буквенных осей обеспечена жёстким защемлением колонн в фундаментах, жёстким креплением ригелей к колоннам, а также наличием жёстких дисков, образованных монолитной железобетонной плитой в уровнях перекрытий и покрытия;
• общая устойчивость и геометрическая неизменяемость части здания при пожаре обеспечивается требуемыми пределами огнестойкости колонн и ригелей, находящихся в зоне пожара;
