Театр оперы и балета, г. Севастополь | МЕТРОПОЛИС

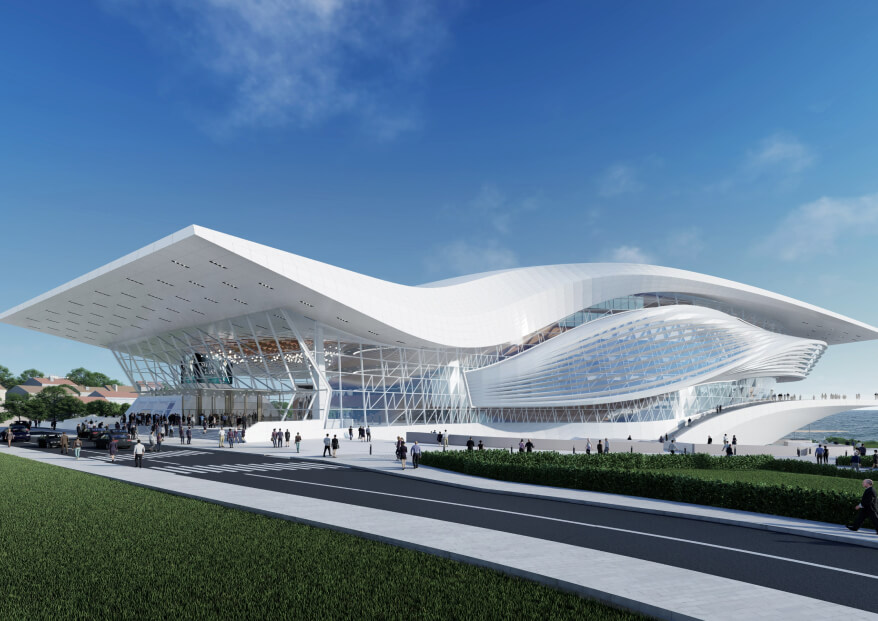

Проект Театр Оперы и Балета, г. Севастополь
Компания «Метрополис» более 10 лет использует технологию информационного
моделирования при создании сложных и уникальных проектов. В 2016 году было принято
решение о выборе программного комплекса Autodesk Revit в качестве основной платформы
проектирования. В 2020 году компания «Метрополис» получила статус BIM-лидера России
по версии компании Autodesk. В 2021 и 2022 году компания успешно подтвердила свой
статус. Также компания является победителем премии BIM & Security в 2019, 2020, 2022 гг. и победителем премии «ТИМ-ЛИДЕРЫ 2021/22», проводимой Министерством строительства и ЖКХ РФ.
Выбор технологии информационного моделирования как инструмента для выполнения данного проекта был продиктован внутренним стандартом компании «Метрополис», который позволил повысить качество проектирования.
Требования заказчика, а также внутренний стандарт компании позволили создать проект высокого качества и высокой детализации. Уровень детализации элементов моделей проекта на стадии рабочей документации достигает LOD 400 (согласно документу Level of Development Specification).
Технология работы на платформе Revit, согласно внутреннему стандарту компании «Метрополис», была реализована с применением автоматизации различных задач, таких как пакетная печать, выдача и получение заданий на отверстия, создание изометрических схем инженерных сетей, различные инструменты по фильтрации элементов и оформлению документации.
Для реализации проекта было использовано пять программных комплексов:
- Revit
- Лира САПР
- Rhinoceros
- Tekla Structures
- Navisworks
Количество моделей проекта на стадии Рабочей документации — 57.
Объем проекта — 17,5 Гб.
Для разработки основных архитектурных решений был использован Revit, включая выпуск документации.
Форма здания была выполнена в программном комплексе Rhinoceros, которая при помощи скрипта в Grasshopper была экспортирована в Revit.
Прочностной расчет был произведен в ПК ЛИРА САПР. В расчете была учтена сейсмическая активность региона.
Модель железобетонных конструкций также разработана в Revit. Модель металлоконструкций была выполнена в Tekla Structures.
Единая модель конструктива была собрана в межплатформенном формате данных IFC.
Для разработки решений внутренних инженерных систем и выпуску рабочей документации по разделу был использован Revit, за исключением листов с структурными и принципиальными схемами.
Среда общих данных была развернута на облачном сервисе «Метрополис». Совместная работа над проектом была организована с использованием технологии Revit Server, которая позволила организовать общий доступ к проекту сотрудникам компании и подрядным, находящимся в разных городах.
