Технология устройства ограждающих конструкций, с помощью навесных трехслойных стеновых панелей и фасадных модулей | ООО «ПРЕФАБ ТЕХНОЛОГИИ»

Технология устройства ограждающих конструкций с помощью навесных трехслойных стеновых панелей и фасадных модулей | ООО «ПРЕФАБ ТЕХНОЛОГИИ»

Инновационность технологии заключается в применении комбинированного решения из навесных трехслойных стеновых панелей по ГОСТ 32603-2021 с различной наружной отделкой (керамическая или бетонная плитка, кирпич) и индивидуальных навешиваемых фасадных модулей заводского изготовления для создания особенного архитектурного облика фасада, ускорения монтажа и обеспечения качества фасадного решения за счет повышения индустриальности.

Устройство внешних ограждающих конструкций зданий с помощью НП вместе с фасадными модулями не только включает в себя все достоинства и преимущества технологии навесного вентилируемого фасада, но и устраняет его недостатки:

• человеческий фактор при допущении ошибок во время монтажа системы сведен к минимуму, также пропадает и необходимость в привлечении монтажных работников с высокой квалификацией;
• теплоизоляция устраивается внутри НП, что убирает необходимость в устройстве ветро-влагозащитной мембраны, а также повышает теплотехнические показатели системы за счет устранения «мостиков холода»;
• заводская сборка модулей позволяет качественно закрепить фасадные материалы с точным позиционированием швов с одновременной имитацией поэлементной сборки;
• конкретизация позиционирования точек крепления фасадных модулей к строительному основанию за счет предварительного расчета несущей способности конструкции и последующего устройства закладных муфт, установленных в наружный слой НП в заводских условиях в момент ее формовки;
• сокращение сроков на устройство ограждающих конструкций и высокое качество соединений между собой (большинство самых трудоемких процессов сборки фасада перенесены на заводское производство, что позволяет добиться скорости монтажа одного модуля площадью до 3 кв. м совместно с его регулировкой не более 12 минут).

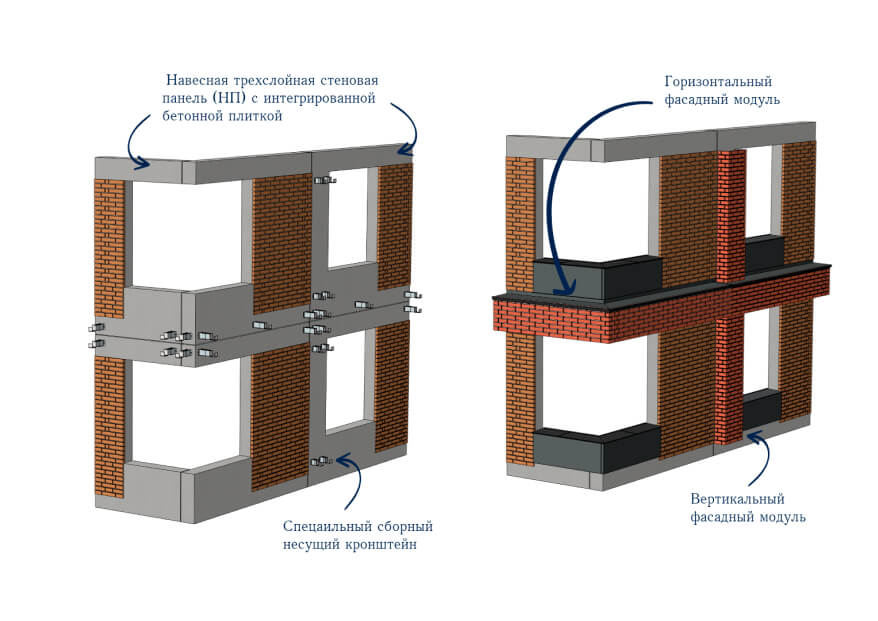

С технической точки зрения фасадные модули представляют собой сборные архитектурные элементы фасада. Их установка происходит посредством навешивания на предварительно установленные и собранные в заводских условиях кронштейны.

Строповка и подъем модулей производится с помощью строп с укоротителями и универсального захвата, который снабжен элементами фиксации с запорными механизмами для исключения самопроизвольной расстроповки груза.

После установки модуля в проектное положение происходит его регулировка. Технология позволяет регулировать конструкцию по высоте и относу от строительного основания на расстояние до 35 мм.

Габаритные размеры сборных архитектурных элементов фасада позволяют реализовать самые разнообразные творческие идеи архитекторов, а также не забывают три главных аксиомы конструирования: безопасность, надежность и долговечность.

Надежность впервые примененных конструктивно-технологических решений сборных архитектурных элементов совместно с НП подтверждаются необходимыми лабораторными испытаниями и расчетными обоснованиями.

Важным преимуществом технологии является ее экономическая эффективность:

1. Высокий темп возведения фасада (в 8,3 раза быстрее стандартной технологии НФС);
2. В связи со скорым закрытием теплового контура здания получается привлекать большее количество потенциальных покупателей жилья;
3. Возможность нанимать монтажные подразделения меньшей численности для выполнения такого же объема работ (фасадный модуль устанавливается 2-3 монтажниками);
4. Высокое качество и корректная сборка конструкции, что уменьшает возможность образования дефектов и обеспечивает работоспособное техническое состояние фасада на протяжении расчетного срока службы.
