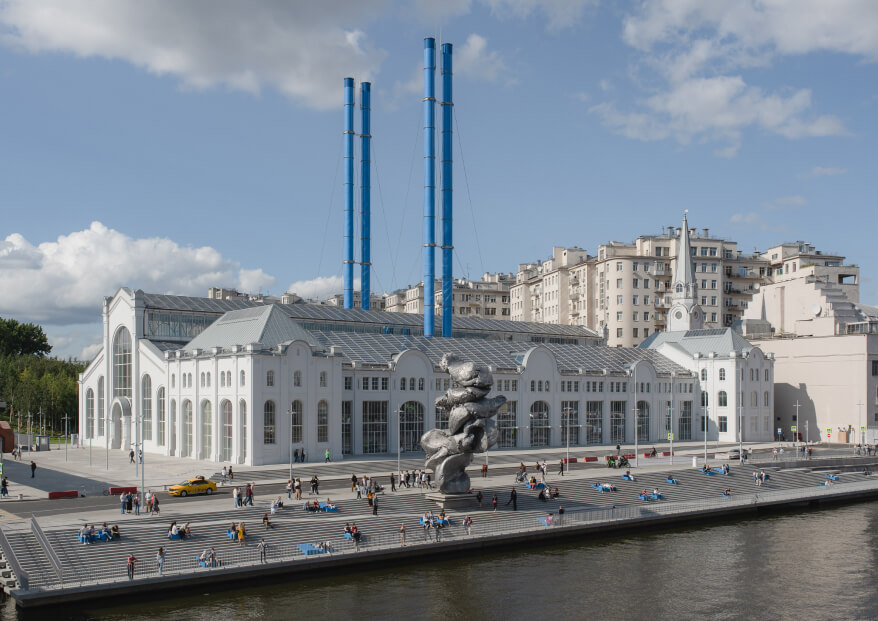

ДОМ КУЛЬТУРЫ ГЭС-2 — уникальный проект реконструкции и редевелопмента в самом центре Москвы, введенный в эксплуатацию в декабре 2021.

История объекта

ГЭС-2 — выведенная из эксплуатации электростанция в Москве. В 2009 году здание получило статус объекта культурного наследия регионального значения, а в 2014 году некоммерческий фонд современного искусства V-A-C выкупил права на здание с целью организации в нем центра современного искусства. Открытие обновленного Дома культуры состоялось 4 декабря 2021 года.

Конструктивные решения

Архитекторы и проектировщики компании подошли максимально бережно к вопросу сохранения оригинального внешнего и внутреннего облика ГЭС-2. По возможности старые элементы старались не заменять. Например, знаменитые фермы перекрытия нефа, спроектированные Владимиром Шуховым, не только сохранили, но и решили усилить их конструкцию, добавив новые элементы.

Все конструктивные элементы и соединения разработаны и изготавливались индивидуально. Для совсем нестандартных изделий проводились испытания, так как такие сложные формы не позволяли применить ту или иную теорию расчета.

Отказаться от системы лесов и создать пространства для обеспечения максимального фронта работ позволило устройство временных стальных конструкций, которые удерживали историческую кровлю на протяжении всего периода ее усиления и восстановительных работ. Усиливая конструкции крыши, приходилось обращаться к старой технической литературе, сохранять старинные технологии соединения и делать новые максимально приближенными к оригиналу. При этом ежечасно снимались показания деформаций конструкций.

Усиление исторических стальных конструкций — практически реставрационные работы с сохранением всех исторических заклепочных соединений и выполнение новых соединений также на заклепках, которые максимально приближены к оригиналу начала прошлого века. Работы по усилению проводились в проектном положении без демонтажа существующих конструкций. Элементы усиления собирались из мелких кусочков листовой стали и на клепках крепились к существующим предварительно подготовленным конструкциям.

Проектные нагрузки значительно превышают несущую способность сохраняемых кирпичных стен, в связи с этим в стенах установлены монолитные железобетонные сердечники. Сердечники объединяются монолитными обвязочными поясами и в целом образуют новый монолитный каркас, способный нести проектные нагрузки от перекрытий и кровли.

Конструкции новых перекрытий представляют собой сложную балочную схему перераспределения ролей балок от главных к второстепенным. Опирание перекрытий шарнирное и осуществляется на монолитные сердечники в стенах. Все конструкции балок получились крайне нестандартными.

Под всем зданием предусмотрены технические подвальные помещения. Новый подземный этаж выполнен посредством переопирания. Ввиду стесненности условий и невозможности выполнения производства работ крупной техничкой переопирание запроектировано с применением Jet-свай. Система переопирания делится на два этапа с целью обеспечения замкнутого контура гидроизоляции, простоты срезки свай и обеспечения широкого фронта работ для монтажа подземной части.

Проектом была предусмотрена такая последовательность выполнения работ, которая давала возможность строителям выполнять максимальное количество работ параллельно.

Сборные железобетонные конструкции использовались в качестве отделки, включая практически все панели потолков. Также некоторые панели спроектированы таким образом, чтобы создать впечатление «парящего бетона».

Трубы ГЭС-2 были изготовлены в виде полых секций, что обусловлено тем, что они действительно выполняют функцию воздухозабора и частично дымоудаления при необходимости. Решения труб крайне нестандартные, поскольку они опираются исключительно на конструкции покрытия. Также было проблематично произвести расчет на ветровую нагрузку с учетом пульсации и на резонансно-вихревое возбуждение ввиду уникальности конструкций.
