КОНСТРУКТИВНЫЕ РЕШЕНИЯ КАРКАСА ЗДАНИЯ

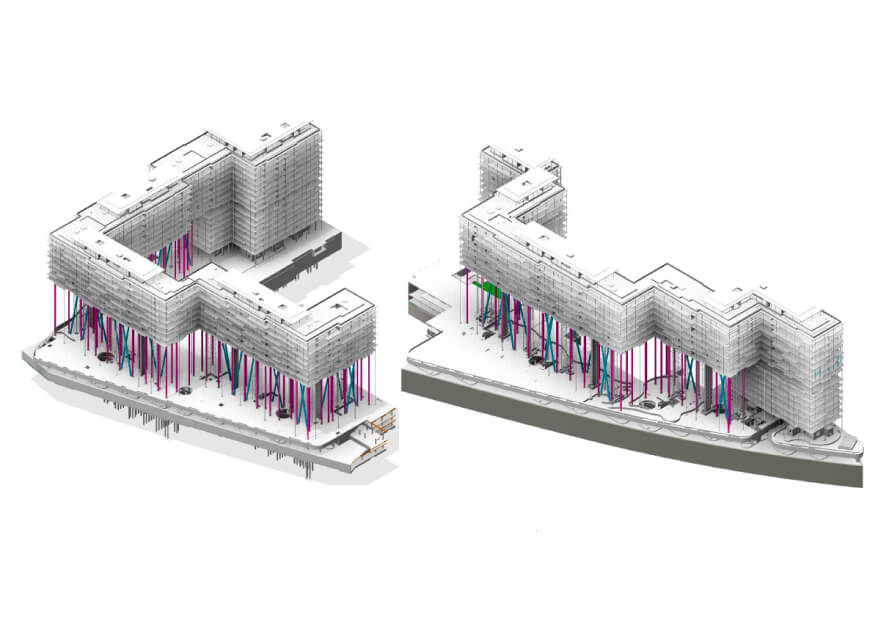

Конструктивная система здания — каркасно-стеновая и связевая. Каркас образуется системой вертикальных элементов — колонн, стен и ядер жесткости, в роли которых выступают лестничные клетки и шахты лифтов, вертикальных связей и горизонтальных дисков — плит перекрытий. Вертикальные связи представляют из себя наклонные колонны сечением, как у вертикальных колонн.

Пространственная жесткость, в зоне девяти этажной части, обеспечивается совместной работой несущих конструкций перекрытий, железобетонных колонн и пилонов, вертикальных ядер жесткости (несущие железобетонные стены лестничных клеток и лифтовых шахт) и системой вертикальных связей, расположенных ниже уровня десятого этажа.

Пространственная жесткость, в зоне восемнадцатиэтажной этажной части, обеспечивается совместной работой несущих конструкций перекрытий, железобетонных колонн и пилонов, вертикальных ядер жесткости (несущие железобетонные стены лестничных клеток и лифтовых шахт).

Конструкции комплекса запроектированы:

1. Железобетонного сечения.
2. Сталежелезобетонного сечения.
3. Стального сечения.

Так как сроительство комплекса ведется в четыре этапа, то стыковка каждого последующего к предыдущему осуществяляется за счет консольного примыкания, либо за счет опирания на короткие консоли монолитных железобетонных плит, выходящих из стен, либо плит перекрытий смежных этапов строительства.

МАТЕРИАЛЫ ОСНОВНЫХ НЕСУЩИХ ЭЛЕМЕНТОВ ЗДАНИЯ

Материал всех железобетонных конструкций — бетон В40, В60, В80.

Металлические конструкции запроектированы из стали С345, С355 по ГОСТ 27772-88. Арматура элементов несущих конструкций принята класса А500С и А240 по ГОСТ 34028- 2016.

Стыковка арматурных стержней — «внахлест». При стыковке стержней большого диаметра вертикального армирования колонн и пилонов возможно применение обжимных или резьбовых муфт.
