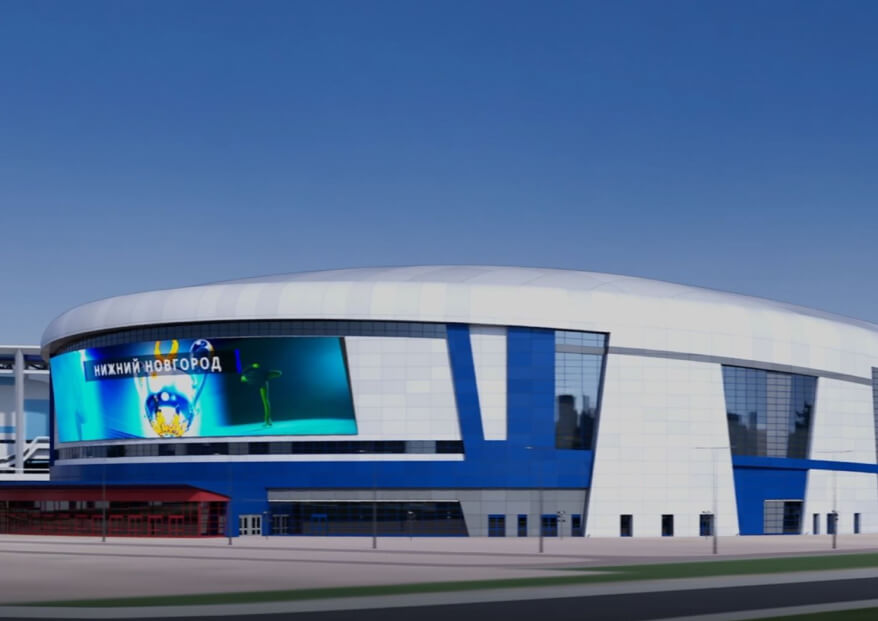

Универсальный спортивный комплекс с искусственным льдом в г. Нижний Новгород | ЦНИИСК им. В.А. Кучеренко + ООО ПСФ «СТАЛЬКОН»

Авторский коллектив конструктивных решений стальных конструкций: Ведяков И.И., Конин Д.В., Артамонов В.А., Егорова А.А., Крылов А.С., Олуромби А.Р., Нахвальнов П.В., Малкин А.В., Ртищева И.В., Конина С.М., Рожкова Л.С., Пушилин А.Н., Туваев Н.А., Макарова А.К., Томайлы И.И., Огарев Д.Д., Гаврилов Д.Н., Жданова А.А., Воропаева М.И., Морозова Д.В., Морозова К.В., Горальник В.Р., Никифоров С.М.

Место строительства — г. Нижний Новгород, Канавинский район, в квартале ул. Бетанкура, набережной р. Волга, ул. Самаркандская, ул. Совнаркомовская.

Объект по назначению относится к спортивным сооружениям с трибунами для посетителей в закрытых помещениях с круглогодичным режимом работы.

В состав спортивного комплекса входят: основная ледовая арена 60×30м (60×28м) — для проведения соревнований, вместимость 12 000 мест; тренировочная ледовая арена 60×30м (60×28 м) для проведения тренировочного процесса, с трибуной на 250 посадочных мест; зал для игры в керлинг размером 54×34м на 4 дорожки с трибуной на 250 посадочных мест; универсальный спортивный зал 36×18м; зал акробатики размерами 36×18 м.

Максимальная высота сооружения до верха кровли составляет — 38м, минимальная высота — 13,2м. Покрытие имеет форму тороида. Устойчивость арок обеспечивается за счет работы системы горизонтальных связей по верхним и нижним поясам ферм. Опорные узлы колонн — жесткие, узлы соединения балок в плоскости рам — жесткие, из плоскости — шарнирные

Конструктивная система здания состоит из фундаментов, опирающихся на них вертикальных несущих элементов (колонн), главных и второстепенных балок перекрытий, плит перекрытий, выполняющих роль горизонтальных дисков жесткости, лестнично-лифтовых узлов, ферм и прогонов покрытия, системы горизонтальных и вертикальных связей.

Фундамент ледовой арены — свайный. Сваи для основной арены забивные сечением 400×400 мм, длиной 10,5 м. Сваи предусмотрены из бетона класcа B30W8F100. Проектом предусмотрен свайный ростверк (плита) из бетона В35 толщиной 800 и 1200 мм, уложенный на бетонную подготовку, толщиной 120 мм.

Колонны — металлические сварные составного сечения, С355. Балки перекрытий — широкополочные двутавры сварного и прокатного сечения, С355.

Несущей конструкцией покрытия большой части ледовой арены является система арок высотой 3 м (по осям поясов) пролетами от 68 м до 99 м, расположенных с шагом 4,4 м. Пояса арок выполнены из сварных двутавров, С355.

На этапе проектирования были рассмотрены несколько вариантов стальных арок с разным весом покрытия, сечениями элементов конструкций и конфигурацией геометрии арки. При выборе наиболее оптимального варианта покрытия Ледовой арены учитывались такие факторы, как вес покрытия, стоимость, внешний вид и требования к нагрузкам на арку.

В итоге был выбран оптимальный вариант, не нарушающий архитектурно-конструктивные решения покрытия Ледовой арены, имеющий общий вес покрытия — 3274 т и вес одной арки — 99 т. По технико-экономическим показателям это решение обладает высокой эффективностью и надежностью в эксплуатации.

Реализована система арок высотой 3 м с поясами из сварных двутавров, С355. Раскосы арок выполнены из стальных гнутых замкнутых профилей квадратного сечения по ГОСТ 329311-2015, С355. Горизонтальные и вертикальные связи арок — из квадратных труб из стальных гнутых замкнутых профилей квадратного сечения по ГОСТ 329311-2015.

Таким образом, при оптимальном проектировании покрытия сэкономлено 1 186 т металла в сравнении с предыдущим проектом.
