Общая характеристика объекта

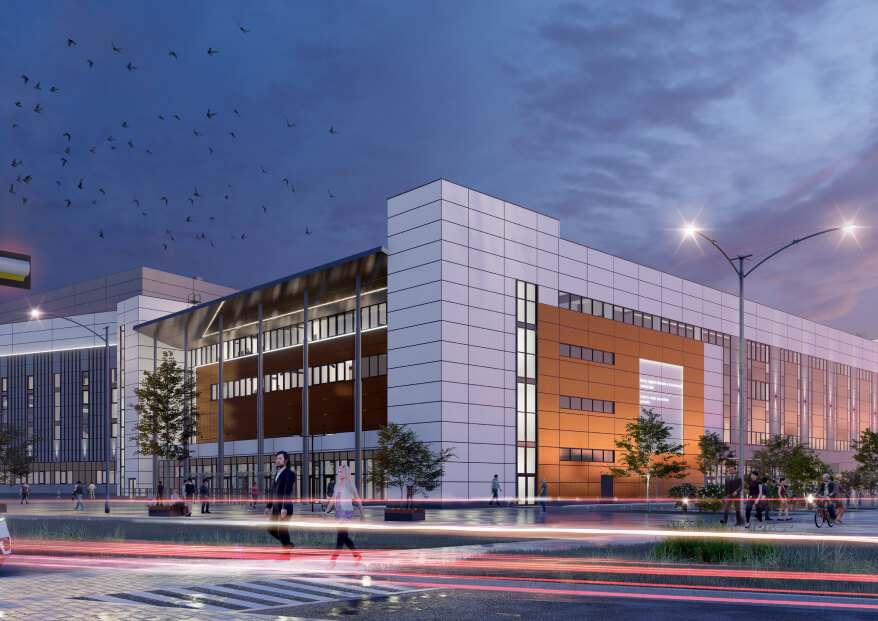

Центр Художественной и Эстетической Гимнастики (далее ЦХиЭГ) располагается в городе Екатеринбург, в Чкаловском районе, в границах улиц: Нескучная — Лучистая, в перспективном жилом районе «Солнечный». Объект входит в состав учебного кластера, формируемого в районе. Окружающей застройкой центра гимнастики станут объекты образовательно-просветительской направленности: хореографический колледж, Губернаторский лицей (реализован), бассейн и детский сад.

ЦХиЭГ предназначен для проведения учебно-тренировочных занятий и соревнований, в том числе международного уровня. Согласно действующим нормативов объект, предназначенный для проведения соревнований всероссийского и международного уровней, относится к категории «А» по классификации объектов спорта.

В качестве расчетных показателей приняты:

1. Единовременная пропускная способность в режиме соревнований (ЕПС) — 240 человек
2. Количество зрительских мест на трибунах — 2000 мест, в том числе:
   • временные трибуны — 500 мест
   • места для спортсменов — 100 мест
   • места для VIP-персон — 40 мест
   • мест для МГН (кат М4) — 15 мест
3. Количество судей и организаторов — 36 человек
4. Количество представителей СМИ — 20 человек
5. Количество персонала — 73 человека
6. Тренерский состав — 24 человека

Объемно-планировочное решение

Здание делится на два функциональных блока: первый — блок зрительских помещений с залом для проведения соревнований различного ранга, второй — блок помещений для проведения тренировочного процесса по художественной и эстетической гимнастике. Вертикальный объем ЦХиЭГ укрупненно делится на 4 уровня: 1 уровень — входные зоны и соревновательная арена, 2 уровень — тренировочный зал, 3 уровень — ложи СМИ, на 4 уровне — VIP-зоны. Под частью здания располагается подвальный этаж: он включает в себя зону буфета, гардеробы, подсобные и инженерно-технические помещения.

Сценарии использования модели

Создание информационной модели данного объекта было продиктовано внутренним стандартами компании «Стройтэкпроект» (EIR), что позволило автоматизировать процессы построения.

BIM отдел, совместно с требованиями заказчика по срокам реализации, определил план реализации BIM проекта по каждому разделу (BEP).

Для корректной и автоматизированной работы в модели были разработаны библиотека семейств и плагины. Элементы библиотеки выстроены в библиотеки по стадии проектирования (ЭП, П, Р). Проработанность семейств также коррелирует с запросами проработки документации на каждой стадии проектирования. Идентичные семейства от стадии концепции до стадии РД заменяются на более детализированные. Работу с большой корпоративной библиотекой семейств обеспечивает плагин «СТП» (Стройтэкпроект).

Библиотеки семейств и элементы созданы по стандартам, заложенных в требованиях LOD. Уровень проработки как общей BIM-модели, так и всех семейств был обусловлен стадией проектирования. Для удобства коммуникации с заказчиком и подрядчиками использовалась СОД (Pilot-ICE).

Разработанные разделы

АР: объемно-планировочные и фасадные решения

КР: КЖ, КМ

ТХ: спортивное сооружение, вертикальный транспорт, мусороудаление, МГН

ОВ: системы вентиляции, кондиционирования и отопления

ВК: системы водоснабжения и водоотведения, расстановка сантехнических приборов и оборудования, дренаж, ливневое водоотведение

ТС: тепловые сети

ЭО: сети электроснабжения, электрооборудование, молниезащита и заземление, электроосвещение, наружное освещение и архитектурная подсветка

СС: кабеленесущие конструкции (вводы, лотки и т.д)

Чертежи и спецификации

Чертежи, ведомости, спецификации объемы отделочных материалов получены из модели. Оформление выполнялось посредством плагинов собственной разработки. Каждый файл разработанных разделов прошел контроль коллизий.
