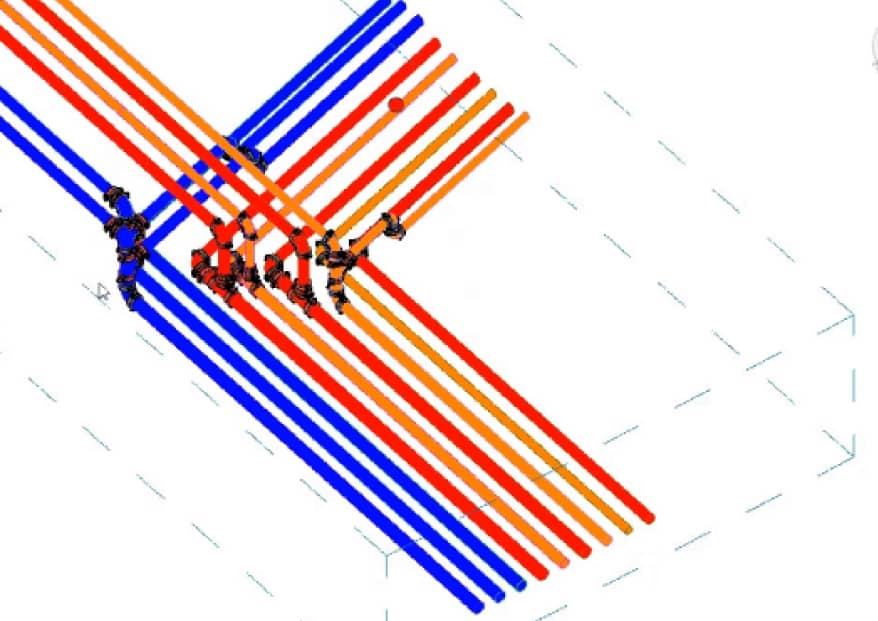

OlimpSystemsTrack — инструмент для моделирования инженерных воздуховодов, труб и лотков с автоматическим обходом встречающихся препятствий и по определенным правилам. В случае моделирования в определенном порядке можно полностью исключить пересечения систем как между собой, так и с конструкциями и помещениями, в которых их расположение запрещено. Помимо этого, реализован функционал пакетного моделирования систем, когда вдоль одной траектории параллельно моделируется целый набор трубопроводов.

Основные функции инструмента:

Моделирование различных трубопроводов
Моделирование воздуховодов
Моделирование канализационных магистралей (с учетом уклона)
Моделирование кабельных лотков
Присоединение к магистралям 6. Моделирование пучков труб

При моделировании учитываются множество факторов, таких как расстояние до пола (для обеспечения проездов и коридоров), наличие изоляции, отсутствие коллизий со всеми подгруженными связями (отображение связи на текущем виде не обязательно, связи учитываются в фоновом режиме, также для гибкости есть функционал по игнорированию связей по выбору пользователя), пересечение определенных помещений, пересечение несущих стен по определенным правилам.

OlimpSystemsTrack работает в случае сложной геометрии здания, применяются/отключаются вспомогательные опции, инструмент возможно применить в существующей модели при наличии коллизий.

Данный инструмент разработан для использования в среде Revit. Однако, главное — это идея и применяемые алгоритмы. При появлении на рынке достойного программного продукта для полноценной организации работы в среде BIM для крупных проектных команд, а также имеющего полноценное API, данный инструмент будет адаптирован и сможет применяться при проектировании.

Данный инструмент эффективен как на стадии ПД, когда необходимо массово моделировать все горизонтальные трассы в подземной части здания, так и на стадиях инженерной концепции, когда необходимо быстро определить возможные траектории расположения различных инженерных систем здания.
