Покрытие концертного зала имеет сложную форму и представляет собой систему из пересекающихся между собой решетчатых ферм и жестких балок с одной осью симметрии. Высота в свету между поясами ферм составляет 6,97м. Длина покрытия составляет 135,36 м, ширина - 82,22м, максимальный пролет ферм - 78,72м.

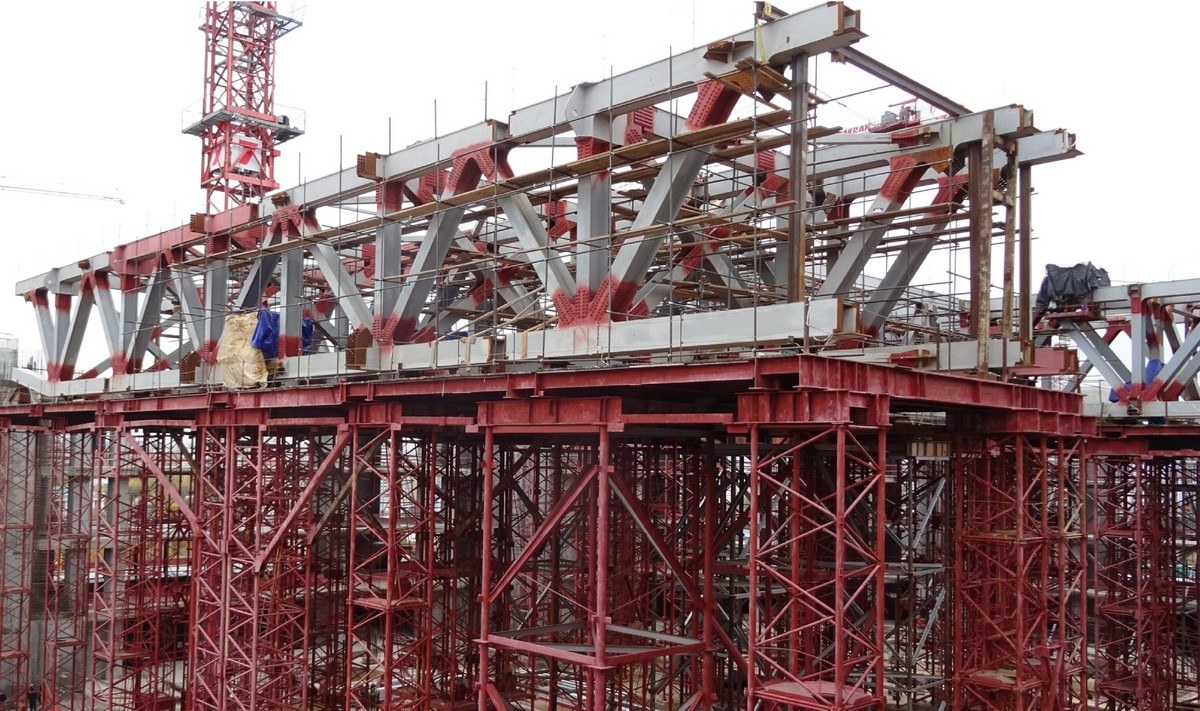

Основными несущими конструкциями покрытия являются главные фермы с поясами коробчатого сечения и решеткой из сварных двутавров. Шаг ферм составляет 30м, 9м и 3м в поперечном направлении и 12м в продольном. Между главными фермами с шагом 9м и 10м в продольном и поперечном направлении соответственно запроектированы хребтовые фермы для обеспечения устойчивости покрытия и предотвращения прогрессирующего обрушения. Хребтовые фермы выполнены из сварных вертикальных и лежачих двутавров с решеткой из сварных двутавров, а также гнутосварных квадратных труб.

Угловые зоны покрытия запроектированы в виде системы жестких перекрестных балок двутаврового сечения. Хребтовые балки опираются на верхние пояса главных ферм шарнирно.

Контур покрытия образован контурными балками, выполненными из коробчатого сечения переменной высоты. На них опираются фермы, главные и хребтовые балки, а также они служат для обеспечения равномерного температурного расширения вдоль здания. Все стыки опирания на контурные балки - жесткие.

Контурные балки опираются на железобетонные конструкции каркаса здания шарнирно-подвижно через маятниковые опорные части.

По верхним и нижним поясам хребтовых ферм расставлены второстепенные балки двутаврового прокатного сечения. Второстепенные балки соединены с поясами ферм шарнирно-подвижно через срезные стыки.

Для опирания пирога кровли по верхним поясам ферм запроектирован диск из профилированного настила с креплением его в каждой гофре.

Общая устойчивость конструкции обеспечивается жесткими узлами сопряжения главных, хребтовых, контурных балок и ферм.

Местная устойчивость отдельных элементов обеспечивается рациональным выбором сечений.

Устойчивость покрытия против лавинообразного (прогрессирующего) обрушения обеспечивается рациональным решением системы главных, контурных и хребтовых балок, главных и хребтовых ферм, повышающей степень статической неопределимости и обеспечивающей пространственную работу конструкции, а также применением конструктивных и технологических мер и материалов, способствующих развитию в элементах и соединениях пластических деформаций, снижающих сварочные напряжения.
